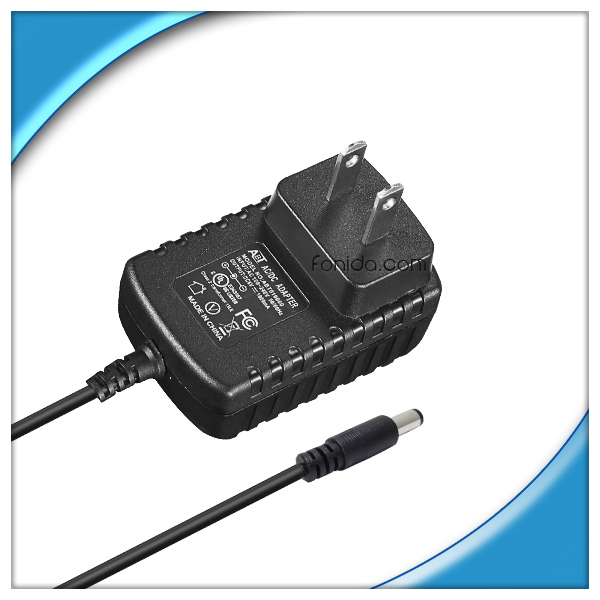

美規插墻式電源適配器AC插腳美規UL插腳安規尺寸規格標準為ANSI-NEMA WD6,UL美規插腳和日規和臺規的外形上基本類似，只是具體執行的標準上的差異.美規插腳和和中規插腳也很類似,只是在中規插PIN上面多了2個孔.美規插墻式電源適配器就是在美國使用的規格電源,但是在中國也可以使用的,可是在歐洲、英國等國家是不能使用的.

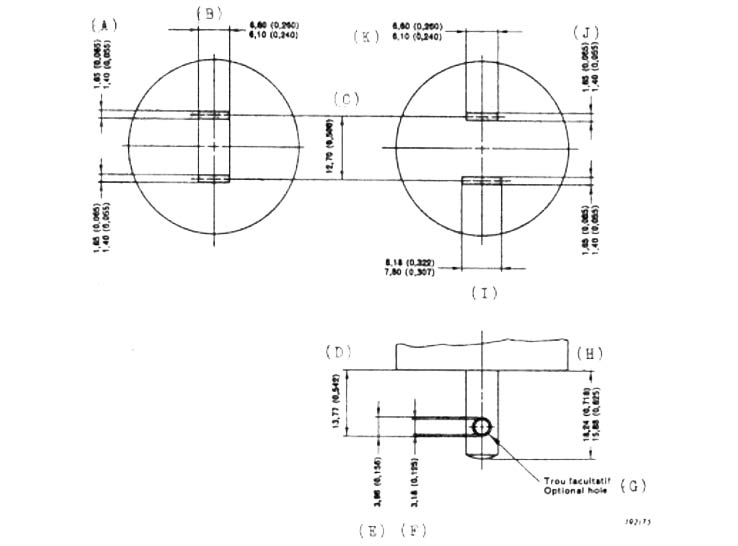

美規插墻式電源適配器AC插腳美規UL插腳安規尺寸標準：ANSI-NEMA WD6
符號 |
描述 |
標準（mm） |
A |
thicknesions of live pin |
1.40-1.65 |
B |
width of live pin |
6.10-6.60 |
C |
distance between two pins（centere） |
12.70±0.127 |
D |
distance between hole and plug face（if hole used） |
13.77±0.127 |
E |
outer diameter of hole（if hole used） |
3.96±0.127 |
F |
inner diameter of hole（if hole used） |
3.18±0.127 |
H |
length of live pins |
15.88±18.24 |

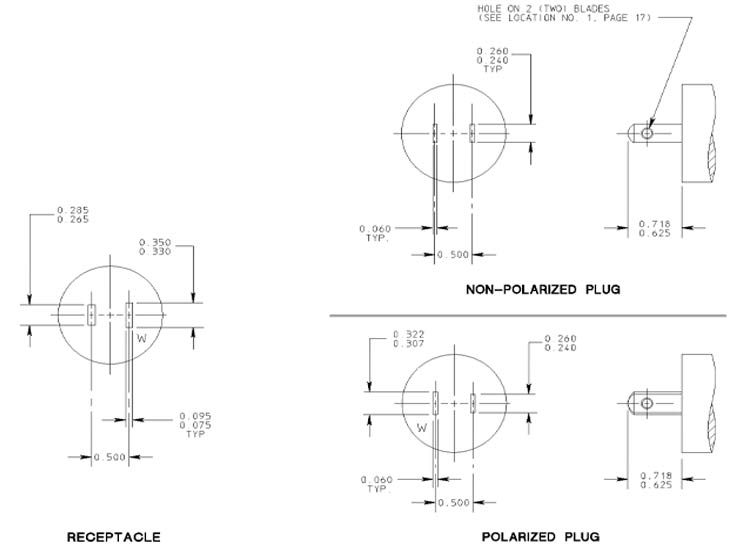

插片厚度：1.5±0.1mm
插片寬度：8.0±0.15mm(極性插片)
6.35±0.15mm(非極性插片)
關于插墻式電源適配器插腳（UL1310)中7.16 條款要求:起始于金屬插腳的任意一點,與金屬插腳的托臺圓周邊之間的距離不得小于5.1 mm.兒童玩具要求7.9mm..此處距離是指的的電源適配器插入插座后, 手指對PIN腳插片間之最近距離.
美規插腳的電源適配器可以在美國,加拿大,日本,巴西,菲律賓,泰國等國家和臺灣使用,以及也可以在中國使用(除香港和澳門外，澳門和香港地區使用英規的電源適配器插腳),但是美規插腳的在美國之外的的確銷售但需要通過所在國的安規認證并貼紙或標識上要注明相應的安規認證符號以及編號.
|
