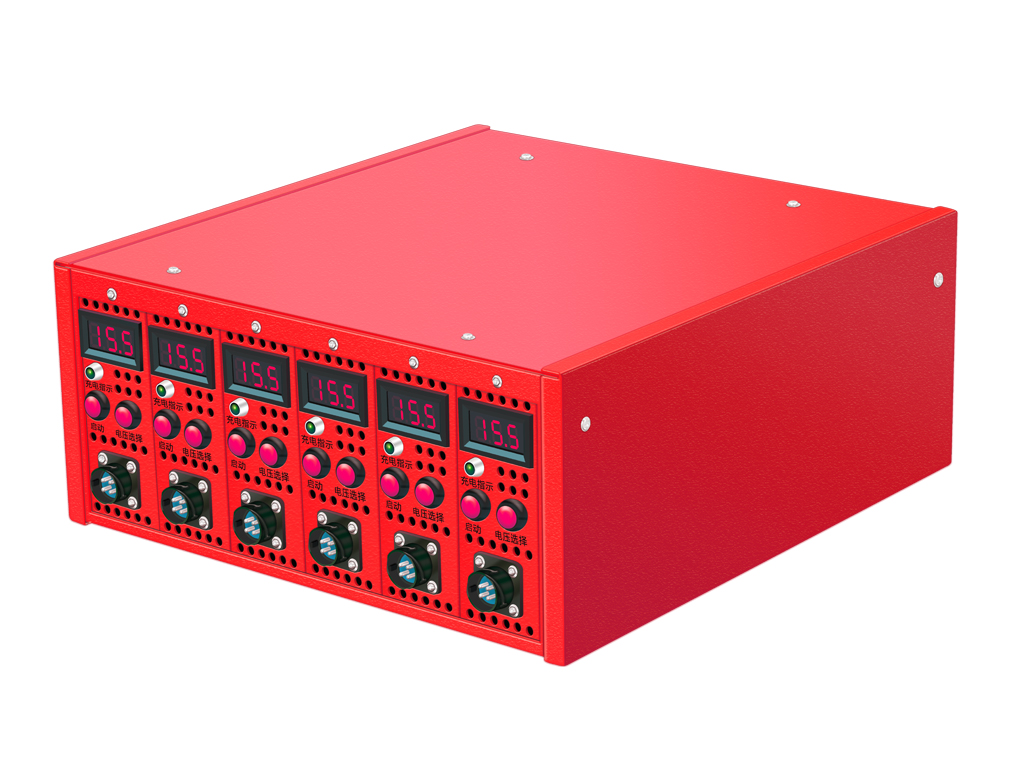

下面我們來介紹一款高頻調壓智能電瓶充電器的使用方法,它適用于12V鉛酸電池充電,采用先進的MCU程序控制技術,效率高,安全穩定性好,結合智能充電技術,以延長蓄電池使用壽命和充滿電量為目的,解決傳統型充電機的缺點而設計,與傳統型充電機相比較,能顯著延長蓄電池使用壽命,做到完全免人工值守的全自動工作狀態,五檔電壓選擇特別適用于物探采集蓄電池新舊工況不一及環境溫度高低不同時的充電場合.
首先我們來介紹下它的特點和技術參數.
主要特點:
? 全安規設計方案,充電機高壓輸入段與低壓輸出段有足夠的安全間距,使用安全可靠.
根據蓄電池充電特性進行充電,其設計的充電模式是“恒流變恒壓型”,即在蓄電池的端電壓低于預設值前,充電為恒流充電
在蓄電池的端電壓高于預設值后,變?yōu)楹銐撼潆?充電電流隨蓄電池的電壓升高而逐漸減少.直至達到電池的閾值電壓,直接關斷.
采用先進的MCU程序控制電路,令充電機充電更加安全穩定,較傳統充電器更高的工作效率.
充電機自動識別蓄電池的正負極性,無需擔心電池充電時正負極性接反.充電機充電夾在沒有接上電池時無電壓輸出.
?技術參數:
輸入電壓：180V~240Vac 50Hz
輸入電流：10A（最大）
充電電壓：DC 15V 15.5V 16V 16.5V 17V 五檔電壓可選擇.
恒電電流：10A,5A兩檔電流可選擇（六組）
充電模式：恒流--恒壓--涓流.
充電完成條件：充電電流 ≤1.0-2.5A
指示燈狀態：
通電后:電壓表顯示輸出電壓
充電中:充電綠燈亮
充電結束或未接電池： 綠燈滅
溫度異常:充電綠燈閃（注：開機時溫度過低或過高）
適用于電池：12V 80-150AH鉛酸蓄電池.
充電機使用方法:
1.先將充電機交流電插頭插入電網插座中,再打開充電機電源開關,充電機電壓表顯示充電電壓；如電壓表不亮、請檢測充電機輸入電源插頭是否松動,電源開關是否打開.
2.充電機輸出電壓默認為15V,若需更改充電電壓,請按電壓選擇按鈕,15V- 15.5V-16V-16.5V -17V可以循環選擇.（只有啟動充電前才可以調電壓）
3.再將充電機的輸出線上的電源夾,夾在蓄電池的正負接線柱上（不分正負極）,按啟動充電按鈕,此時充電指示綠燈亮,表示充電機正在對電池進行充電. 長按一下（3秒)停止充電,充電指示燈滅.
4.充電機電流可以在面板上人為選擇：充電機有2組電流可以選擇 10A 和5A. 默認為10A充電,指示燈常亮; 長按5秒電壓選擇鍵,電流為5A,充電指示燈充電時為慢閃爍.(只有充電中才可以調電流）
5.充電機給電池充電時,電壓表顯示的是被充電池的電壓；因為充電線比較長,線材有壓降的原因,電壓表上的讀數可能比實際電池電壓約高0.1-0.5V,電壓表上的電壓僅作為參考電壓.
6.充電指示綠燈滅,表示電池已經充滿.
|
